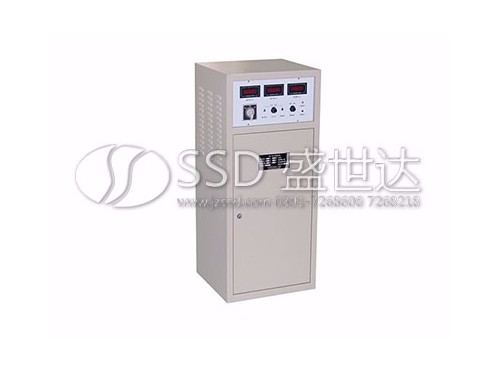

PS—１系列恒电位仪

                                    产品介绍

1主要技术性能

1.1 环境条件

2.1.1 工作温度：－15℃～＋45℃；

1.1.2 储存环境温度：－40℃～＋55℃；

1.1.3 相对湿度：20％～90％RH；

1.1.4 大气压力：60KPa～120Kpa；

1.2 安全要求

1.2.1 绝缘电阻：仪器的电源进线相对机壳的绝缘电阻不小于10MΩ。

1.2.2 抗电强度：仪器的电源进线对机壳能承受1500V（有效值），50Hz的试验电压， 历时1min不出现闪络和击穿。

1.2.3 隔离耐压：仪器的“零位接阴”端子对 “远控通断信号”端口能承受750V（有效值）、50Hz的试验电压，历时1min，不出现飞弧或击穿现象。

1.3 仪器印刷板采用三防处理，防潮、防盐雾、防细菌。

1.4 仪器设计寿命：不小于20年。

1.5 使用电源：交流单相AC220V±10％ 50Hz±10％，当输入电压为标称值的110% 时仪器能正常工作。

1.5.1 电源输入特性：电网在额定电压±10％、50Hz±10％范围内变化，保护电位值的变化小于5mV。

1.6 仪器额定输出电压0～50V，额定输出电流0～30A。

1.7 采用可控硅整流元件，恒电位仪满负荷时纹波系数不大于2％。

1.8 运行状态：长期连续运行。

1.9 运行模式：手动调节运行模式、恒电位运行模式、恒电流运行模式、通断运行模式。

1.9.1 手动运行模式：手动连续调节输出电流。

1.9.2 恒电位运行模式：恒电位控制范围可在0mV～－3000mV范围内连续可调。

1.9.3 恒电位精度：精度5mV。

1.9.4 保护电位漂移：仪器在额定状态运行，保护电位值变化不大于5mV。

1.9.5 恒电流运行状态

当参比电极失效或仪器内部自控线路损坏等原因不能恒电位工作时，仪器从恒电位工作状态自动切换到恒电流工作状态，恒电流值可在额定值的1%～100%范围内预先设定，恒流精度优于1﹪。

1.9.6 报警功能：当仪器出现异常时，自动声光报警。

1.9.7 抗干扰特性：在“参比电极”端子与“零位接阴”端子之间加入交流30V或直流24V 干扰电压，仪器能正常工作，保护电位值的变化不大于5mV。

1.9.8 软启动：仪器具有软启动功能，开机时，输出电流缓慢增加，直至达到预控值，无冲击电流现象。

1.10 参比输入阻抗： 输入阻抗大于1MΩ。

1.11 电位误差报警功能：当保护电位偏离控制电30mV～100mV时，仪器能声光 报警。

1.12 过流保护：当输出电流为102％～110％额定输出电流值时，仪器自动进入限流 工作状态，并发出声光报警。

1.13 仪器在电源输入端和输出端装有熔断器，当出现输出过载或短路时，切断电源。

1.14 断电测试功能

1.14.1 具有手动控制和远程控制阴极保护工作状态的功能，即连续供电工作状态和测 试期间间歇输出（通12S，断3S）工作状态。

1.14.2通过开关选择断电测试，仪器进入间歇输出测试状态，通12秒、断3秒。

1.14.3 远程控制断电测试：仪器在恒电位工作状态或恒电流工作状态时，收到远程控制通断信号时，仪器自动进入间歇输出测试状态，通12秒、断3秒。远程受控响应时间小于50ms。

1.14.4在测试期内，输出电流中断 3S不报警，从断转通状态时不会出现电流冲击现象。

1.15 测量功能

1.15.1 仪表采用精度为±0.5％的数字表，，可分别测量输出电压、输出电流、管地(保护)电位，显示范围大于额定值的115%。

1.15.2 可监测交流输入电压。

1.16 变压器为安全绝缘型，符合IEC742。

1.17 硅整流器

1.17.1 由硅整流元件组成桥式整流电路，硅整流元件留有三倍额定电流的余量，反相耐压为1200V，每个硅整流元件都有保护装置。

1.17.2 铭牌：仪器箱体的明显位置上，用螺栓固定一永久性金属铭牌，铭牌内容包括厂名、厂址、产品编号、产品型号、产品名称、出厂日期、额定输入值、额定输出值、运行模式等。

1.17.3 仪器的强电部位有“危险电气”的中文标签。

1.18 接地接线柱：带有螺母的螺栓，可连接35mm²导线。

1.19 防雷保护

1.19.1 仪器的输入、输出端装有防雷击保护电路，并符合IEC1024和BS6651的规定。

1.19.2 在仪器输出阳极端、输出阴极端相对接地端引入幅度为1.5～2.0万伏，重复周期为1～5S，脉冲宽度为25mS的脉冲波，时间为1min，仪器能正常工作。

1.19.3 阳极线、阴极线之间：限幅电压为：100～150V；过压通流容量10KA（8×20μS），漏电流≤20mA。

1.19.4 阳极线、零位线之间：限幅电压为：100～150V；过压通流容量10KA（8×20μS）；漏电流≤20mA。

1.19.5 参比、零位线之间：限幅电压为5V；过压通流容量54A（10×1000μS）；漏电流小于0.3μA（3V）。

1.19.6 参比输入抗瞬间干扰： 参比输入端瞬间承受1000V过电后，仪器仍能正常工作。

1.20 冷却方式：空冷型，箱体的底部和左右两侧有通风口，通风口处装有防护网能防飞虫进入。

1.21 机壳：采用2mm冷轧钢板制造，壳体采用环氧粉未静电喷涂，防护等级为IP54，仪器所有的接头、控制钮、调节钮等都采取安全保护措施。

1.22 机柜前后各有一个带锁的门，并配有两把专用钥匙。

1.23 机柜颜色根据用户要求而定。

1.24 面板上设有电源总开关和电源指示灯及仪器功能按扭。

1.25 接线柱：仪器背面装有交流电源输入、输出阳极、输出阴极、零位接阴、参比输入、远控通断接囗、机壳接地等接线柱。仪器的输入、输出端及接地接线柱使用铜螺栓或铜接线柱，并配有螺母和垫圈，规格与额定输出电流值所需的电缆相适应。

1.26 抗冲击：符合IEC1024标准。

外形尺寸：440mm（宽）×1085mm（高）×470mm（厚）
