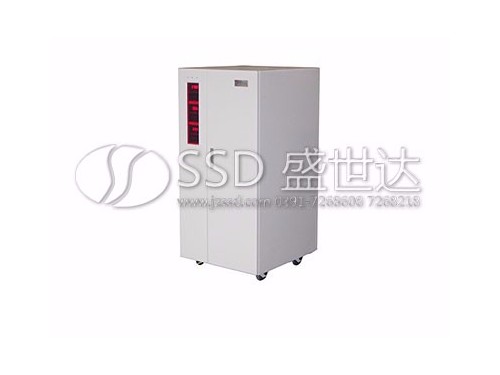

PC－1B系列远控、远传恒电位仪

1执行标准

企业标准，标准号：Q/FCLD020－2009

引用标准：

GB4793.1 测量、控制和试验室用电器设备的安全要求 第一部分通用要求

GB4750 电子设备雷击保护导则

GB/T3859.1 半导体变流器基本要求的规定

GB4208 外壳防护等级

GB/T2423.1 电工电子产品基本环境试验规程 试验A：低温试验方法

GB/T2423.2 电工电子产品基本环境试验规程 试验B：高温试验方法

GB/T2423.3 电工电子产品基本环境试验规程 试验C：恒定湿热试验方法

JB/T4276 交流器产品包装技术条件

GB191 包装储运图示标志

GB/T6388 运输包装收发货标志

GB/T9969.1工业产品使用说明书　总则

IEC1024 结构防雷击保护

2主要技术指标

2.1 环境条件

2.1.1. 工作温度：－15℃～＋45℃；

2.1.2. 储存环境温度：－40℃～＋55℃；

2.1.3. 相对湿度：20％～90％RH；

2.1.4. 大气压力：86KPa～106Kpa；

2.2. 使用电源：交流单相AC220V±10％ 　50Hz±10％；

2.3. 安全要求

2.3.1. 绝缘电阻：仪器的电源进线相对机壳的绝缘电阻不小于10MΩ。

2.3.2. 抗电强度：仪器的电源进线对机壳能承受1500V（有效值），50Hz的试验电压，历时1min不出现闪络和击穿。

2.3.3. 隔离耐压：仪器的“零位接阴”端子分别对“电位信号输出”端口、“电流信号输出”端口、“电压信号输出”端口、“远控通断信号”端口能承受750V（有效值）、50Hz的试验电压，历时1min，不出现飞弧或击穿现象。

2.4. 仪器额定输出电压和输出电流系列

额定输出电压：10V、15V、30V、40V、50V ；

额定输出电流：10A、15A、20A、25A、30A、35A、40A、50A；

产品规格也可根据用户要求而定。

2.4.1. 输出电压、输出电流范围：输出电压的可调范围不窄于1%额定输出电压，输出电流的可调范围不窄于1%额定输出电流。额定输出值可根据用户要求而定。

2.5. 软启动：仪器具有软启动功能；开机时，输出电流缓慢增加，直至达到预控值，无冲击电流现象。

2.6. 纹波系数：仪器工作在额定输出状态时，其负载纹波系数不大于5％。

2.7. 运行模式

2.7.1. 手动调节运行模式、恒电位运行模式、恒电流运行模式。

2.7.2. 手动调节运行模式：手动连续可调。

2.7.3. 恒电位运行模式：恒电位控制范围可在0.000mV～－3000mV范围内连续可调。

2.7.3.1. 恒电位精度：不大于5mV。

2.7.3.2. 保护电位漂移：仪器在额定状态下连续工作24h，保护电位值变化不大于5mV。

2.7.4. 当参比电极失效或仪器内部自控线路损坏等原因使仪器不能恒电位时，仪器自动切换至恒电流工作状态。

2.7.4.1. 可手动调节输出的恒电流值。

2.7.4.2. 恒电流设定范围：恒电流方式工作时，控制电流可在1%～100% 额定输出的范围内连续可调。

2.7.4.3. 恒流精度优于2﹪。

2.7.5. 参比输入阻抗： 输入阻抗大于1MΩ

2.8. 电位误差报警功能：当保护电位偏离控制电位30 mV～100 mV时，仪器能声光报警。

2.9. 负载特性：当负载变化时（最小值不小于1/3R_dN），保护电位值的变化小于5mV，R_dN为额定负载电阻。

2.10. 过流保护

2.10.1. 当输出电流为102％～110％额定输出电流值时，仪器自动进入限流工作状态，并发出声光报警。

2.10.2. 当过流时间超过20秒后，仪器自动切换至恒电流工作状态。

2.10.3. 仪器在电源输入端和输出端装有熔断器，当出现输出过载或短路时，切断电源。

2.11. 断电测试功能

2.11.1. 具有手动控制和远程控制两种控制阴极保护工作状态的功能，即连续供电工作状态和测试期间间歇供电（通12S，断3S）工作状态。

2.11.2. 手动断电测试，通过开关选择，仪器进入间歇供电测试状态，通12秒、断3秒。

2.11.3. 远程控制断电测试：仪器在恒电位工作状态或恒电流工作状态时，收到远程控制通断信号时，仪器自动进入间歇供电测试状态，通12秒、断3秒。远程受控响应时间小于50ms。

2.11.4. 在测试期内，输出电流中断3S不报警，从断转通状态时不得出现电流冲击现象。

2.12. 测试功能

2.12.1. 仪表采用精度为±0.5％的数字表，，可分别测量输出电压、输出电流、管地(保护)电位。

2.12.2. 可监测交流输入电压。

2.12.3. 可测量、记录仪器运行的电能消耗。

2.13. 设备运行状态的选择

由开关选择任一台恒电位仪投入运行。设备还设有互锁装置，防止两台恒电位仪同时投入运行。

2.14. 与RTU相接的传送接口

2.14.1 具有管地（保护）电位远传接口，将0~-3000mV管地（保护）电位信号，隔离变换成4～20mA标准工业信号由“Rs485”输出，变换精度应不大于1﹪。响应时间小于0.3秒。

2.14.2 具有电流信号远传接口，将0~额定输出电流信号，隔离变换成4～20mA标准工业信号由“Rs485”输出，变换精度应不大于1﹪。

2.14.3 具有电压信号远传接口，将0~额定输出电压信号，隔离变换成4～20mA标准工业信号由“Rs485”输出，变换精度应不大于1﹪。

2.14.4 标准工业信接口输出负载电阻范围：0~600Ω；

2.15 防雷保护

2.15.1 仪器的输入、输出端装有防雷击保护电路，并符合IEC1024的规定。

2.15.2 在仪器输出阳极端，输出阴极端相对接地端引入幅度为1.5～2.0万伏，重复周期为1～5S，脉冲宽度为25mS的脉冲波，时间为1min，仪器能正常工作。

2.15.3 阳极线、阴极线之间：限幅电压为：100～150V；过压通流容量10KA（8×20μS），漏电流≤ 20mA。

2.15.4 阳极线、零位线之间：限幅电压为：100～150V；过压通流容量10KA（8×20μS）；漏电流≤ 20mA。

2.15.5 参比、零位线之间：限幅电压为5V；过压通流容量54A（10×1000μS）；漏电流小于0.3μA（3V）。

2.16 参比信号抗干扰能力

2.16.1 抗交流干扰特性：在“参比电极”端子与“零位接阴”端子之间加入50Hz、30V干扰电压，保护电位值的变化不大于5mV。

2.16.2 抗瞬间干扰： 参比输入端瞬间承受1000V过电后，仪器仍能正常工作。

2.17 电源输入特性：电网电压在AC220V±10％ 　50Hz±10％范围内变化，保护电 位值的变化小于5mV。

2.18 远控给定功能：当RTU“远控给定信号” 传输给恒电位仪“Rs485”输入端，“Rs485”变换成输出电流大于3.8 mA时，PC-1B/2远控阴极保护系统的给定电位由远方控制。当RTU “远控给定信号” 传输给恒电位仪“Rs485”输入端，“Rs485”变换成输出端电流小于3 mA时，PC-1B/2远控阴极保护系统的给定电位由机内的“控制调节”电位器控制。当RTU“远控给定信号” 传输给恒电位仪“Rs485”输入端， Rs485变换成输出4m A～20mA的标准工业信号时，在工作机 “远控给定信号”上变换成0～－3000mV的给定时电位信号，变换误差应不大于0.3%。

2.19 远控切换功能：恒电位仪“Rs485”输入端，接收到“A机选机信号” “Rs485”输出端变换成脉宽为1s 幅度为+24V的高电平脉冲信号时，A机应能投入工作、B机退出运行；恒电位仪“Rs485”输入端，接收到“B机选机信号” “Rs485” 输出端变换成脉宽为1s 幅度为+24V的高电平脉冲信号时,B机应能投入工作、A机退出运行。指示灯应有相应的指示。

2.20 远控开关机功能：恒电位仪“Rs485”输入端, 接收到“关机信号” “Rs485”输出端脉宽为1s 幅度为+24V的高电平脉冲信号时，系统应能正常关机。

2.21 外型尺寸：高1400(mm)×宽620 (mm)×深680( mm)
