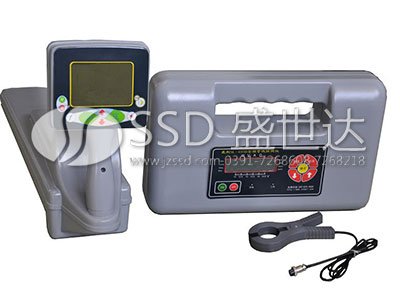

埋地管道外防腐检测仪

产品介绍

一、特点

●采用DSP处理器，运算速度快，精度更高

●带有导向功能指标管线走向，定位更快

●采用10W宽频发射机，适应各种环境的探测

●接收机和发射机都采用锂电池组供电，节能环保

●显示器具有背光功能，可适应夜间应急抢险使用

●具有左右箭头显示，可快速定位管线位置；

●检测防腐层破损点时，有前后箭头和dB值来指示防腐层破损点的位置。

管线定位测深原理：多功能全频管线探测仪采用电磁探测地下管线，通过发射机对金属管线施加信号，在金属管线中生成管线电流并在管线周围产生二次磁场，通过接收机在地面测定管线的二次磁场，从而准确地确定管线的位置，埋深、走向、路径和信号电流强度。

三、发射机的技术参数

功能：对管线施加特定频率的定位信号

输出模式：感应模式、直连模式、夹钳模式

工作频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

不同模式的频率配置：

感应模式：65KHz、83KHz

直连模式：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

夹钳模式：33KHz

可输出功率：10W

可输出电压：60V

电大输出电流：1A

电源：双电源，锂电池组（节能环保

连续工作时间：

1W　　　　  　12小时

5W　　             8小时

10W　　　    　5小时

重量：2.6Kg

环境温度：-20℃-50℃

质量标准：ISO9001：2008

四、接收机技术参数

用途：地下管线和电缆定位（可测量地下管线位置、走向、深度、电流）

定位模式：

峰值模式：使用两个水平线圈

宽峰模式：使用一个水平线圈

谷值模式：使用一个垂直线圈，具有左右导向功能

接收频率：50Hz、100Hz、无线电、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

增益控制：自动增益，增益范围0-100dB

定位精度：深度的5%（深度范围0-3m）

                        深度的10%（深度范围＞3m）

电流测量精度：≤实际电流的5%

测量范围：0-6m

电源：锂电池组（节能环保）

工作时间：平均工作时间8小时

重量：1.8Kg

环境温度：-20℃-50℃

质量标准：ISO9001：2008

五、标准配置

10W宽频大功率发射机、全频接收机、A字架、夹钳、直连线、接地棒、发射机充电器、接收机充电器、包装箱、使用手册。
