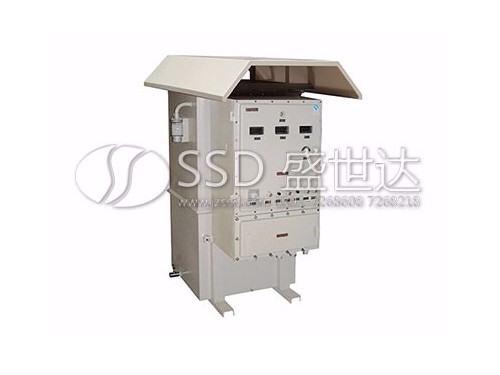

FPS—1防爆恒电位仪

                                    产品特点：

设备采用油浸型机柜和隔爆型控制柜相结合的结构，使设备整体上达到国标《爆炸性气体环境用电气设备》的要求。

具有运行状态自动切换的功能，当由于外界的原因仪器不能实施恒电位保护时，将自动切换到预先设定的电流值实施恒电流保护；当无法实施恒流保护时，将自动切断输出。

具有抗干扰及防雷性能，大大提高了设备运行的可靠性。

具备自检功能，便于判别故障原因。

仪器采用按键式操作，多数码表多参数同时显示，操控简便直观。

具备工作参数和工作状态远传；工作方式和给定值远控的功能，便于与计算机连接，实现智能化管理。

运行条件

环境温度：-30℃～+50℃；

相对湿度：15%～90 %；

大气压力：86KPa～106 KPa；

供电电源：单相220×(1±10%) V、三相380×(1±10%) V、50×(1±5%) Hz；

负载等级：I级；

防爆等级：Exod IIB T5；

防护等级：IP65。

1.一般要求

整机电气零件、元器件的安装和接线以及壳体质量应符合相关的国家安全标准的要求和本产品设计图样的规定。

整机表面不应有明显的凹痕、裂纹、变形等现象，表面涂层不应有起泡、龟裂、脱落和磨损；金属零件不应有锈蚀和其它机械损伤。

2.安全要求

绝缘电阻

电源输入端对机壳间的绝缘电阻应不小于10MΩ。

“零位接阴”对机壳间的绝缘电阻应不小于10MΩ。

“阴极”对机壳间的绝缘电阻应不小于10MΩ。　抗电强度

仪器的电源输入端与机壳间可承受1500V、50Hz历时1min的试验电压。不应出现闪络或击穿现象。

3.功能要求

3.1手动切换功能

可手动对仪器进行恒电位和恒电流工作状态的相互切换。

3.2自动切换功能

若仪器在恒电位状态下不能正常工作，持续时间超过20秒后，应能自动切换为恒电流工作状态。

3.3自检功能

不接外负载时，仪器选择“自检”工作状态，仪器在恒电位及恒电流状态下均应正常工作；恒电流状态下，当输出电压指示超过(12±2 ) V时，应自动停止工作以保护机内负载。

3.4故障自动关机

当仪器在工作中出现故障时，红色指示灯亮，仪器将自动停止工作，并发出报警鸣音，持续1~2分钟后工作状态指示灯灭。

3.5恢复功能

电源中断后恢复供电，仪器可在原设定的保护电流值下恒电流工作。

3.6过流保护功能

当输出电流达到额定值的105%~110%时，仪器应自动切断输出电流，当过流原因消除后，约过5秒钟仪器应自动恢复输出。

3.7断相保护功能

当三相电源断开任何一相时，仪器自动停止工作。

3.8过热保护功能

仪器内冷却油温度达到(85±5)℃时，仪器应能自动切断输出。

3.9漏油保护功能

当冷却油渗漏使油位低于指示线时，仪器应能自动切断输出。

3.10工作参数远传

仪器分别采集输出电压、输出电流、保护电位等参数远传至计算机，传输精度应优于±1%。

3.11远控给定

仪器在恒电位工作方式下可由远控计算机设定控制电位值，或在恒电流工作方式下预设恒流值，远控精度应优于±1%。

3.12远控工作方式

计算机可远程控制仪器开机或关机；远程控制仪器工作于恒电位或恒电流状态；远程控制仪器的给定值是远控或内控。

3.13工作状态远传

仪器油温低于85℃或高于85℃，对应传送“油温正常”或“油温过高”；

电源三相正常或缺相，对应传送“电源无缺相”或“电源缺相”；

电源电压波动小于±15%或大于±15%，对应传送“电源电压正常”或“电源电压异常”；

输出电流小于额定值的105%或大于额定值的105%，对应传送“输出无过流”或“输出过流”；

输出电压小于额定值的110%或大于额定值的110%，对应传送“输出无过压”或“输出过压”。

3.14性能要求

输出电压及输出电流范围

输出电压的可调范围不窄于2%U_dN～U_dN(V)；输出电流可调范围不窄于1%I_dN～I_dN(A)。

3.15恒电位控制范围

仪器工作于恒电位方式，恒电位值应在0mV～-3000mV范围内连续可调。

3.16恒电位精度

仪器工作于恒电位方式，保护电位在0mV～-3000mV范围的恒电位精度应优于5mV。

3.17输入阻抗

参比输入端的输入阻抗应不小于2MΩ。

3.18抗工频干扰特性

在参比电极相对被保护体阴极之间加入50Hz、50V干扰电压，保护电位值的变化不大于5mV。

3.19恒电流设定范围

仪器工作于恒电流方式，控制电流应在1%I_dN～I_dN 的范围内连续可调。

3.20恒电流精度

仪器工作于恒电流方式，在2.5.6 规定的恒电流工作范围内，恒电流的精度应优于1%±20mA。

3.21纹波系数

仪器处于额定输出状态，其纹波系数应不大于15%。

3.22雷击保护

在仪器的阳极端、阴极端、参比端施加幅度1.5~2.0万伏，重复周期为1~5(s)，脉冲宽度为25μs的脉冲波，时间为1min，仪器应能正常工作。

3.23漂移

仪器在额定工作状态下连续工作24h，保护电位值的变化应不大于10mV，恒流值的变化应不大于1%。

3.24 指示及操作

仪器装有高精度的数字表，可同时显示输出电压、输出电流、保护电位等参数， 显示精度优于0.5%。同时仪器采用变色指示灯显示各个工作状态。

 仪器的各工作方式采用按键式操作。

3.25 接线柱、接线端

仪器接线箱装有交流电源输入、输出阳极、输出阴极、零位接阴、参比输入、通讯网线等接线柱接线端，接线柱的大小满足连接线横截面积的要求即仪器输出规格要求。

3.26机壳及涂镀

机箱表面采用静电喷塑防腐处理，防护等级IP65。

 外型尺寸（mm）：890（宽）×1600（高）×1150（深）

 冷却油：25号变压器油（GB2536-90），520（升）

重量：约1000kg

产品规格
