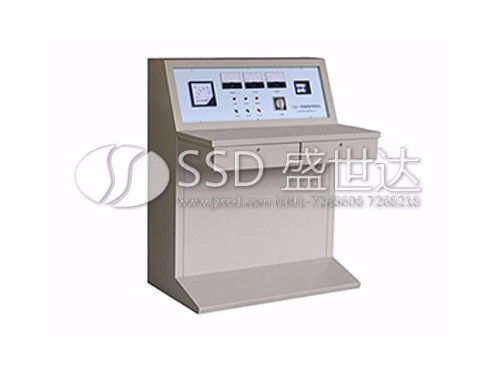

CBZ—3阴极保护控制台

                                         产品介绍

1.主要技术性能的描述
1.1  运行条件
1.1.1   工作温度：－15℃～＋45℃
1.1.2 储存环境温度：－40℃～＋55℃
1.1.3 相对温度：20％～90％RH
1.1.4 大气压力：86KPa～106Kpa
1.2  使用电源：交流单相AC220V±10％ 　50Hz±10％；
1.3  绝缘电阻
1.3.1  控制台电源输入端子对机壳的绝缘电阻应不小于10 MΩ。
1.3.2　控制台的“零位接阴”端子分别对“控制台运行信号”端口(－)、“A机运行信号”端口(－) 、“B机运行信号”端口(－) 、“电流信号输出”端口(－)、“A机选机信号”端口(－) 、“B机选机信号”端口(－) 、“关机信号”端口(－)、“远控通断信号”端口(－)的绝缘电阻应不小于10 MΩ。
1.4  抗电强度
1.4.1  控制台电源输入端子对机壳应能承受1500V（有效值）、50Hz的试验电压，历时1min，不出现飞弧或击穿现象。

1.4.2  控制台的“零位接阴”端子分别对“控制台运行信号”端口(－) 、“A机运行信号”端口(－)  、“B机运行信号”端口(－)  、“电流信号输出”端口(－)  、“A机选机信号”端口(－) 、“B机选机信号”端口(－) 、“关机信号”端口(－) 、“远控通断信号”端口(－)应能承受750V（有效值）、50Hz的试验电压，历时1min，不出现飞弧或击穿现象。
1.5  隔离耐压
控制台的“零位接阴”端子分别对“电位信号输出”端口“电流信号输出”端口“电压信号输出”端口、“远控通断信号”端口能承受750V（有效值）、50Hz的试验电压，历时1min，不出现飞弧或击穿现象。
1.6  防雷击保护：
1.6.1 阳极线、阴极线之间：限幅电压为：100～150V；过压通流容量10KA（8×20μS）；
1.6.2  阳极线、零位线之间：限幅电压为：100～150V；过压通流容量10KA（8×20μS）；漏电流≤20mA；
1.3.3 参比、零位线之间：限幅电压为5V；过压通流容量54A（10×1000μS）；漏电流     小于0.3μA（3V）；
1.4  参比信号抗干扰能力
1.7.1 “参比电极”端子与“零位接阴”端子之间加入50Hz、30V干扰电压，仪器能正常工作。
1.7.2  参比输入端瞬间承受1000V过电后，仪器能正常工作。
1.8 参比输入阻抗： 输入阻抗大于1MΩ。
1.9 手动切换功能：由开关手动选择A、B机投入运行。
1.10  远控切换功能
在控制台后接线板的“关机信号”端口、“A机选机信号”端口、“B机选机信号”端口上分别输入脉宽为1s 的高电平脉冲信号，系统能正常切换，相应的指示灯会指示，且A、B机不同时工作。
1.11 设有互锁装置，可防止两台恒电位仪同时投入运行
1.12 远控输出通/断接口：具有远控输出通/断功能，可接受异地远控同步通/断信号(实       现阴极保护输出电流断3秒、通12秒间歇工作状态)，外控信号DC 0或24V，响应误差小于0.1S。

1.13 仪器设有输出通/断状态手动转换开关，可对单台恒电位仪进行该功能的检测和调试。
1.14 运行信号远传功能：系统工作时，“控制台运行信号”端口的(＋)与(－)应导通，反之则断开；恒电位仪A机  运行时，控制台“A机运行信号”端口的(＋)与(－)应导通，反之则断开；恒电位仪B机运行时，控制台“B机运行信号”端口的(＋)与(－)应导通，反之则断开。
1.15 远控给定信号功能：当“远控给定信号”端口的输入电流大于3.8 mA时，恒电位仪的给定电位由远方控制。当“远控给定信号”端口的输入电流小于3 mA时，恒电位仪的给定电位由机内的“控制调节”电位器调节。
2.16 数据远传接口
1.16.1 具有管地（保护）电位远传接口，将0～-3000mV管地（保护）电位信号，隔离变换成4～20mA标准工业信号远传输出，变换精度应不大于1﹪。采用“点对点”电缆连接方式远传。
1.16.2 具有电流信号远传接口，将0～额定输出电流信号，隔离变换成4～20mA标准工业信号远传输出，变换精度应不大于1﹪。采用“点对点”电缆连接方式远传。
1.16.3 具有电压信号远传接口，将0～额定输出电压信号，隔离变换成4～20mA标准工业信号远传输出，变换精度应不大于1﹪。采用“点对点”电缆连接方式远传。
1.16.4 标准工业信接口输出负载电阻范围：0～600Ω；
1.16.5 从“远控给定信号”端口输入4mA～20mA的标准工业信号时，在恒电位仪工作机的“远控给定信号”端口上应变换成0～－3000mV的控制电位信号，变换精度应不大于0.3%。2.17 壳：采用1.5毫米冷轧钢板制造，壳体采用粉未静电喷涂，防护等级为IP54；前后设有带锁的门。
1.18  冷却：空冷型。仪器箱体的底部有透气孔，并装有防护网防止飞虫进入。
1.19  仪表：1.5级机械表。
1.19.1 设有直流电位表可显示保护电位。
1.19.2 设有直流电压表可显示输出电压。
1.19.3 设有直流电流表可显示输出电流值。
1.19.4 可监测交流输入电压。
1.19.5 可测量、记录运行仪器的电能消耗。
1.20  面板上设有电源、工作机指示灯。
1.21  保护措施：仪器配有与外部输入电源断开的开关，并在输入端装有熔断器，当出现过载或短路时切断电路。输出端装有熔断器进行保护。
1.22  接线柱：仪器的输入、输出端及接地接线柱使用铜螺栓或铜接线柱，并配有螺母和垫圈，规格与额定输出电流值或相关规定所需的电缆截面相适应。
1.23  铭牌：仪器箱体的明显位置上用螺栓固定一永久性金属铭牌，铭牌内容包括厂名、产品型号及名称、产品编号、出厂日期、产品的主要参数。
1.24  设有维修专用的电源插座。
1.25  重量：约50公斤。
